皆様こんにちは、現場監督のレオ（飼い犬トイプードルと同名）です。

建物仮名称は『H様２期マンション新築工事』です。RC造の６階建てです。計画地は大阪府大阪市東成区です。

現在、５階の構造躯体を施工中ですが、鉄筋の圧接作業を紹介します。重要な太い鉄筋の接続方法です。柱や梁は現場で繋ぐ必要があります。接続方法は電気溶接継ぎ手、機械継ぎ手、重ね継ぎ手、ガス圧接継ぎ手、様々ありますが、当現場はガス圧接継ぎ手を採用しています。
�@

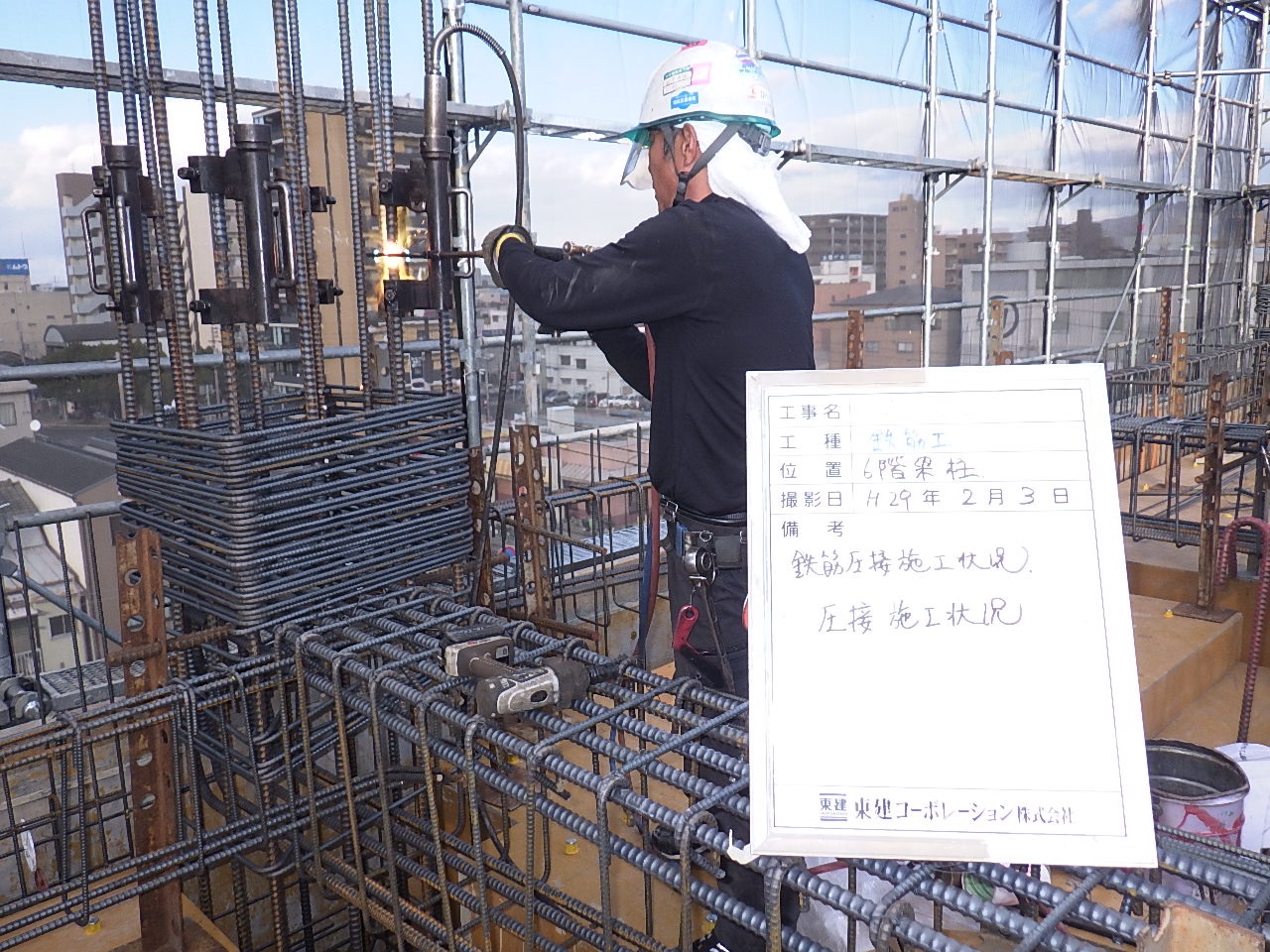

柱であれば『柱主筋』、梁であれば『梁主筋』をガス圧接します。作業員が手にしているノズルの先より、酸素とアセチレンガスの混合気体による炎がいきよい良く出ているのがわかります。溶ける寸前まで熱した鉄筋を、挟んだ機械で油圧により押し付けています。

�A

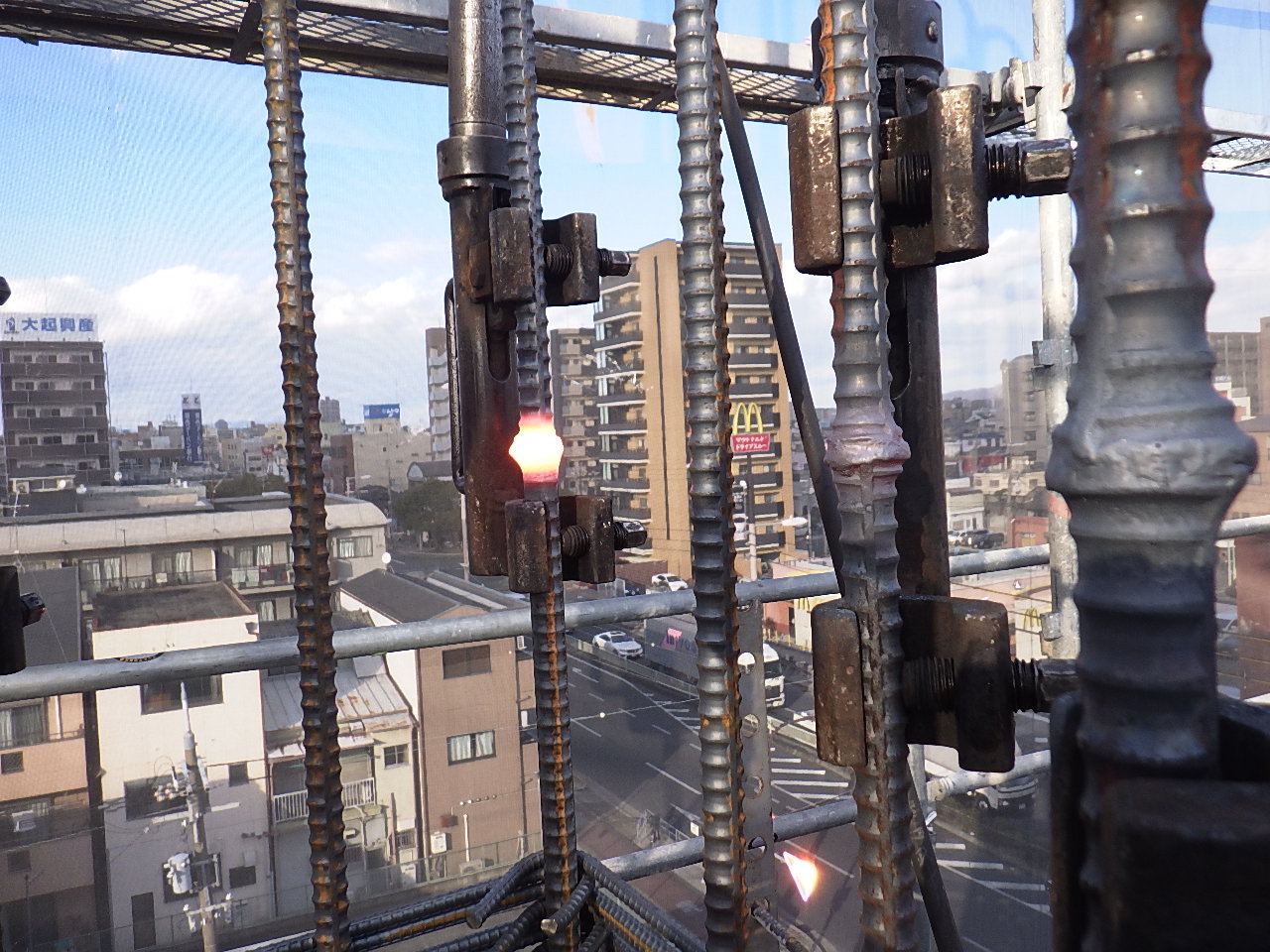

圧接作業が完了しました。おおよそ1200度までに加熱された鉄筋は、熱せられて真っ赤になっています。
�B

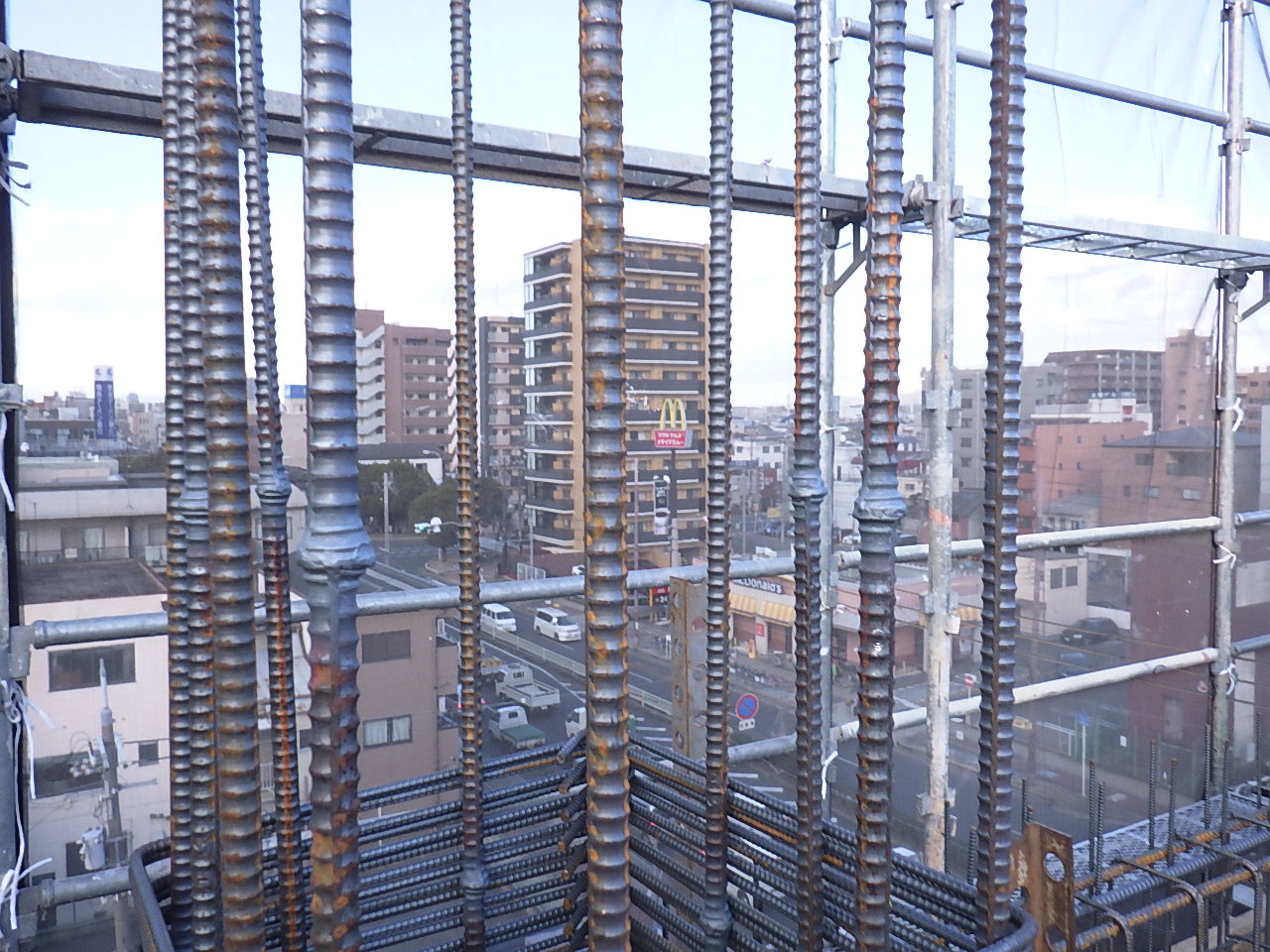

柱主筋の圧接が全て完了しました。目視にて全ての圧接箇所を確認します。また、当日の圧接が問題なく施工されているかの試験（引っ張り試験）を行う為に、試供体（テストピース）を作製します。

工事進捗状況

２月上旬　　５階躯体鉄筋組み立て及び型枠型枠建て込み　　　　　　　　　　

　　　　　　　 ５階躯体コンクリート打設　　　　　　　　　　　　　　　　　　　　　　　

商品パース
　

 建築商品の情報を見る


６階建て４戸並び

商品パースはイメージとなっております。
実際の建物とは異なる部分がございますのでご了承下さい。

Ｈ様マンション新築工事

交通アクセス／経路検索

出発地と目的地をフリーワードで手入力して経路を検索できます。
目的地は、「当物件で設定」「仲介店舗で設定」ボタンで自動入力することも可能です。 出発地と目的地は、「現在地で設定」「当店舗で設定」「当物件で設定」ボタンで自動入力することも可能です。

出発地

出発地と目的地を入れ替える

目的地

---

Googleマップの使い方

ご来店、電話・メールでのお問合せを
お待ちしております。

皆様こんにちは、現場監督のレオ（飼い犬トイプードルと同名）です。

建物仮名称は『H様２期マンション新築工事』です。RC造の６階建てです。

現在、５階の構造躯体を施工中ですが、基礎工事を紹介します。計画地は大阪府大阪市東成区です。

�@

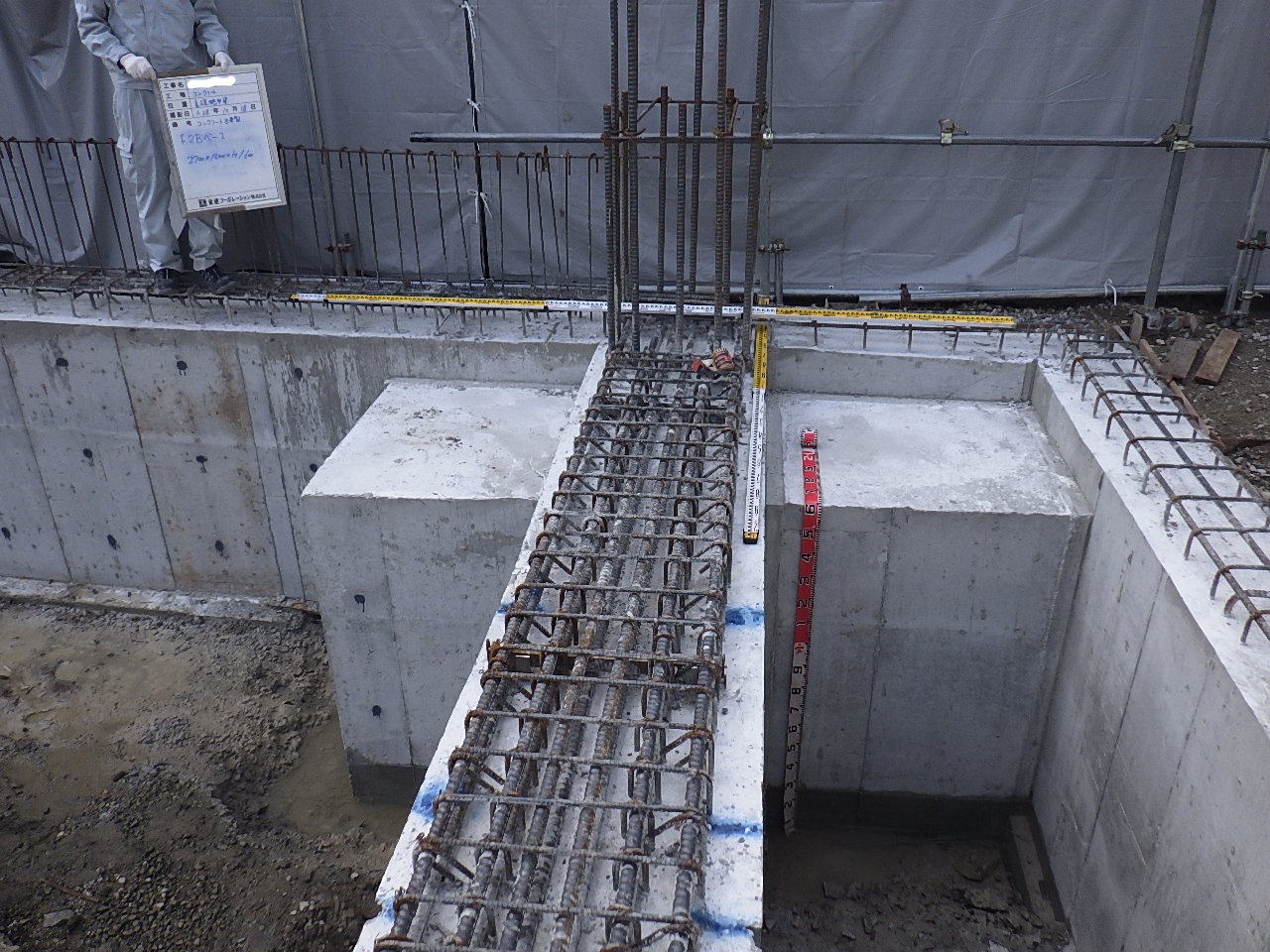

埋まったら確認することの出来ない基礎躯体は、写真にて記録を残します。『コンクリート出来型写真』と呼んでいます。

�A

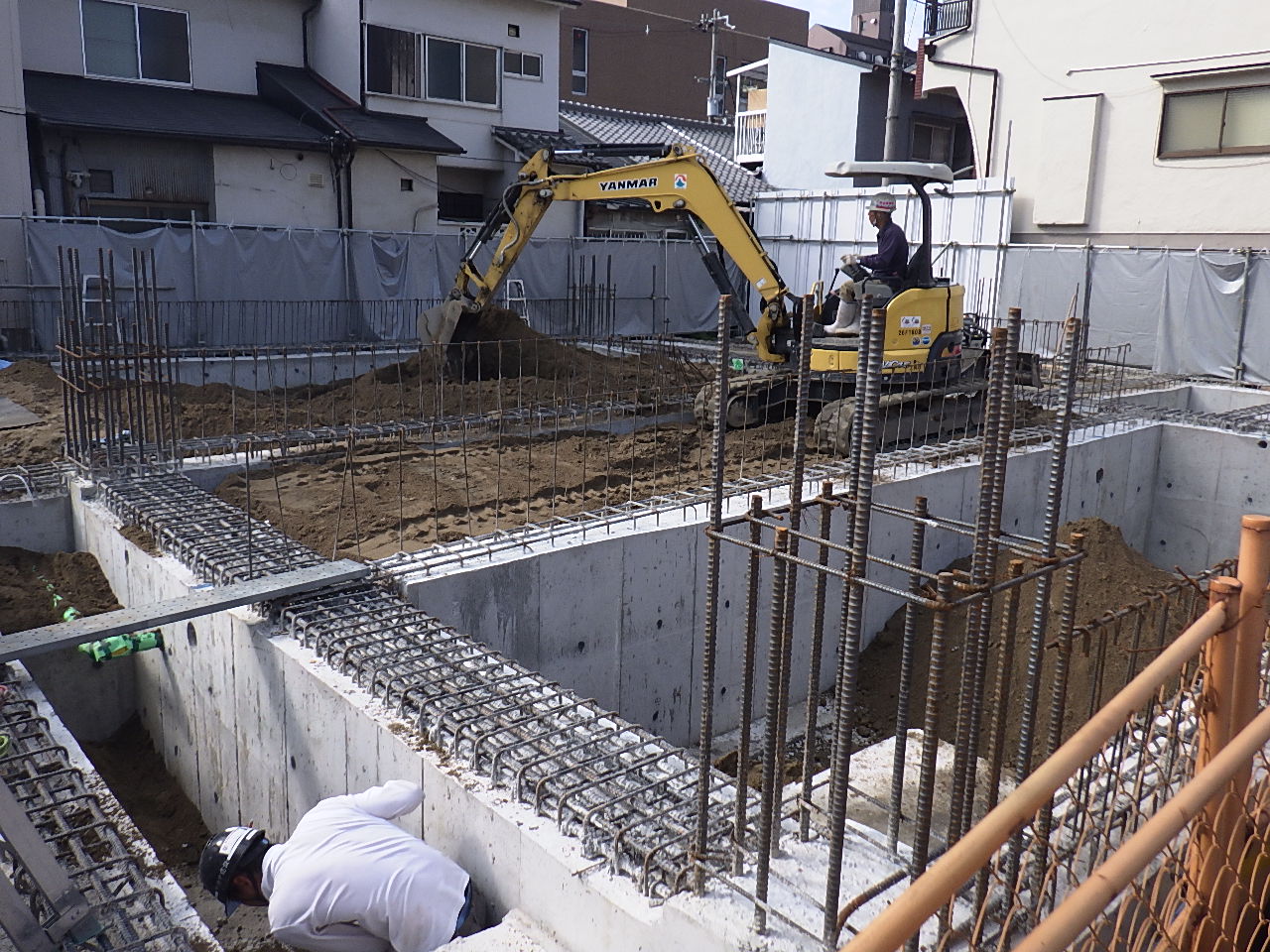

基礎躯体が完成し、土で埋め戻しを行います。やっと地上の工事に入ることができます。十分な締め固めを行う為には、良質土を搬入する必要があります。
�B

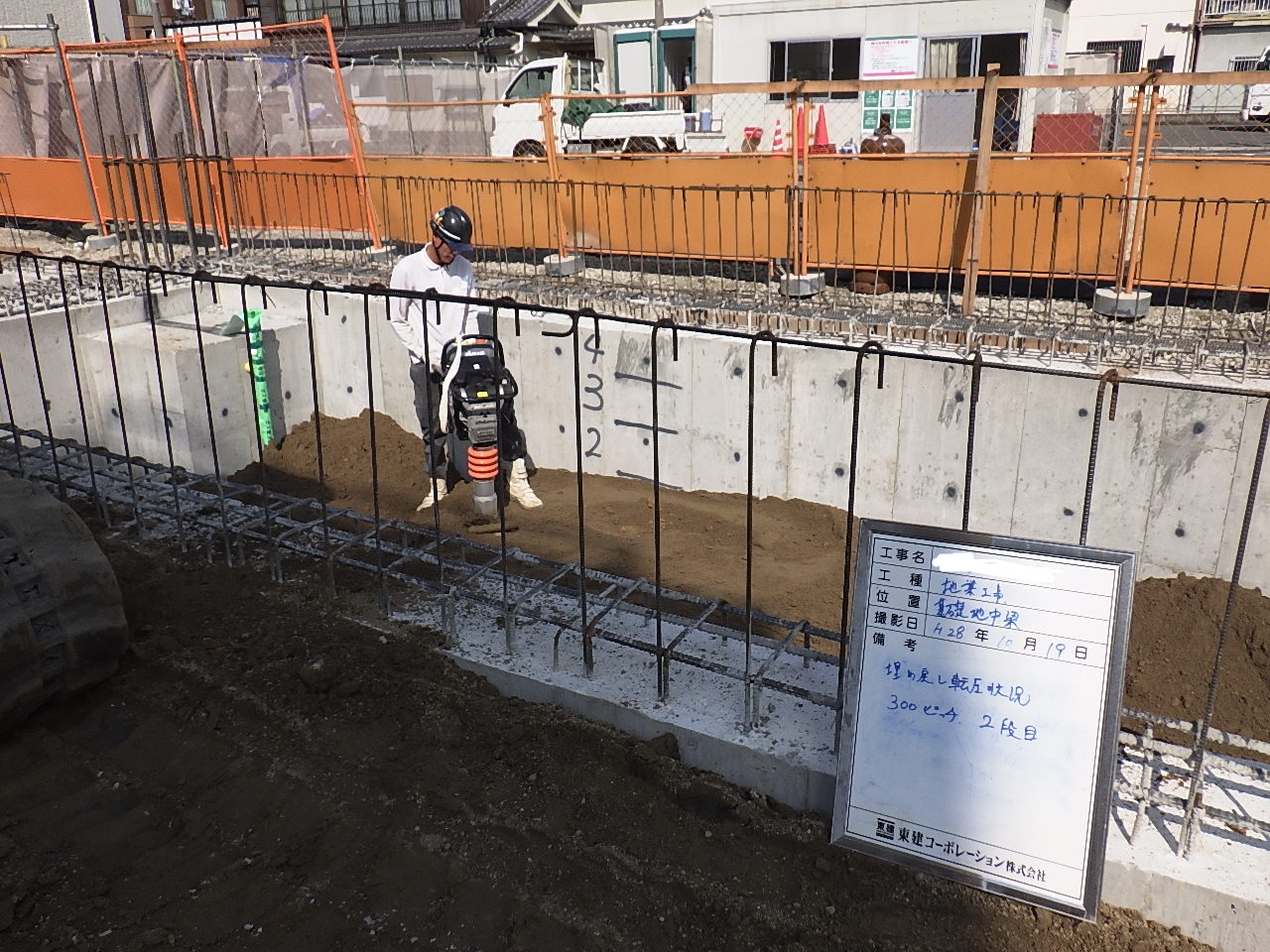

埋め戻しの土は、しっかりと締め固めを行います。３０ｃｍ毎に均した土を『ランマー』という転圧機を使用します。基礎にマーキングを行い、転圧ピッチの確認を行います。

工事進捗状況

２月上旬　　５階躯体鉄筋組み立て及び型枠型枠建て込み　　　　　　　　　　

　　　　　　　 ５階躯体コンクリート打設　　　　　　　　　　　　　　　　　　　　　　　

商品パース
　

 建築商品の情報を見る


６階建て４戸並び

商品パースはイメージとなっております。
実際の建物とは異なる部分がございますのでご了承下さい。

Ｈ様マンション新築工事

交通アクセス／経路検索

出発地と目的地をフリーワードで手入力して経路を検索できます。
目的地は、「当物件で設定」「仲介店舗で設定」ボタンで自動入力することも可能です。 出発地と目的地は、「現在地で設定」「当店舗で設定」「当物件で設定」ボタンで自動入力することも可能です。

出発地

出発地と目的地を入れ替える

目的地

---

Googleマップの使い方

ご来店、電話・メールでのお問合せを
お待ちしております。

皆様こんにちは、現場監督のレオ（飼い犬トイプードルと同名）です。

建物仮名称は『H様２期マンション新築工事』です。RC造の６階建てです。

(Reinforced Concrete)造を略して一般的に「RC造」と呼んでいます。日本語では『補強されたコンクリート造りの建物』で良いのではないでしょうか。コンクリートを補強しているのが『鉄筋』です。

計画地は大阪府大阪市東成区です。

�@

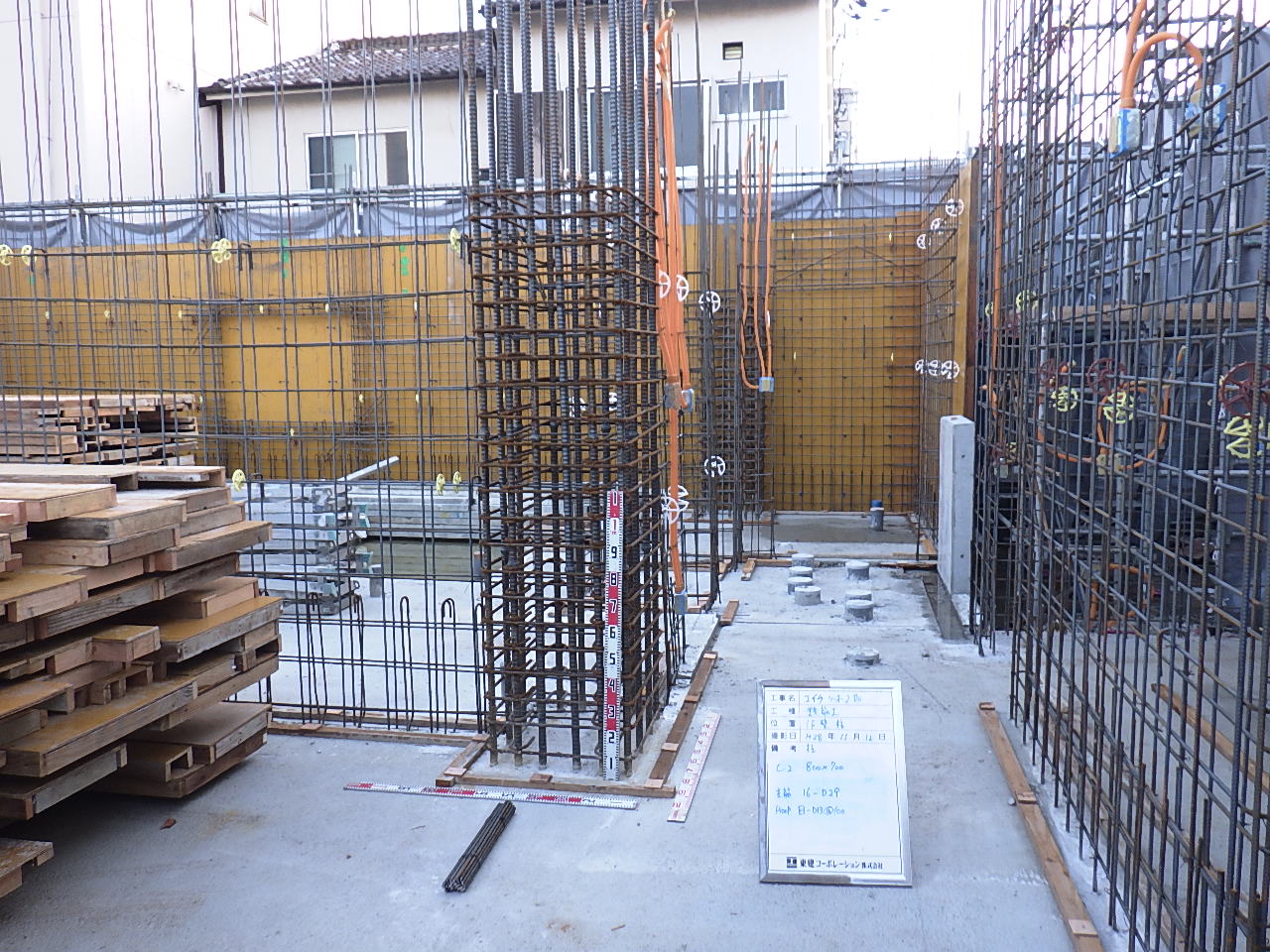

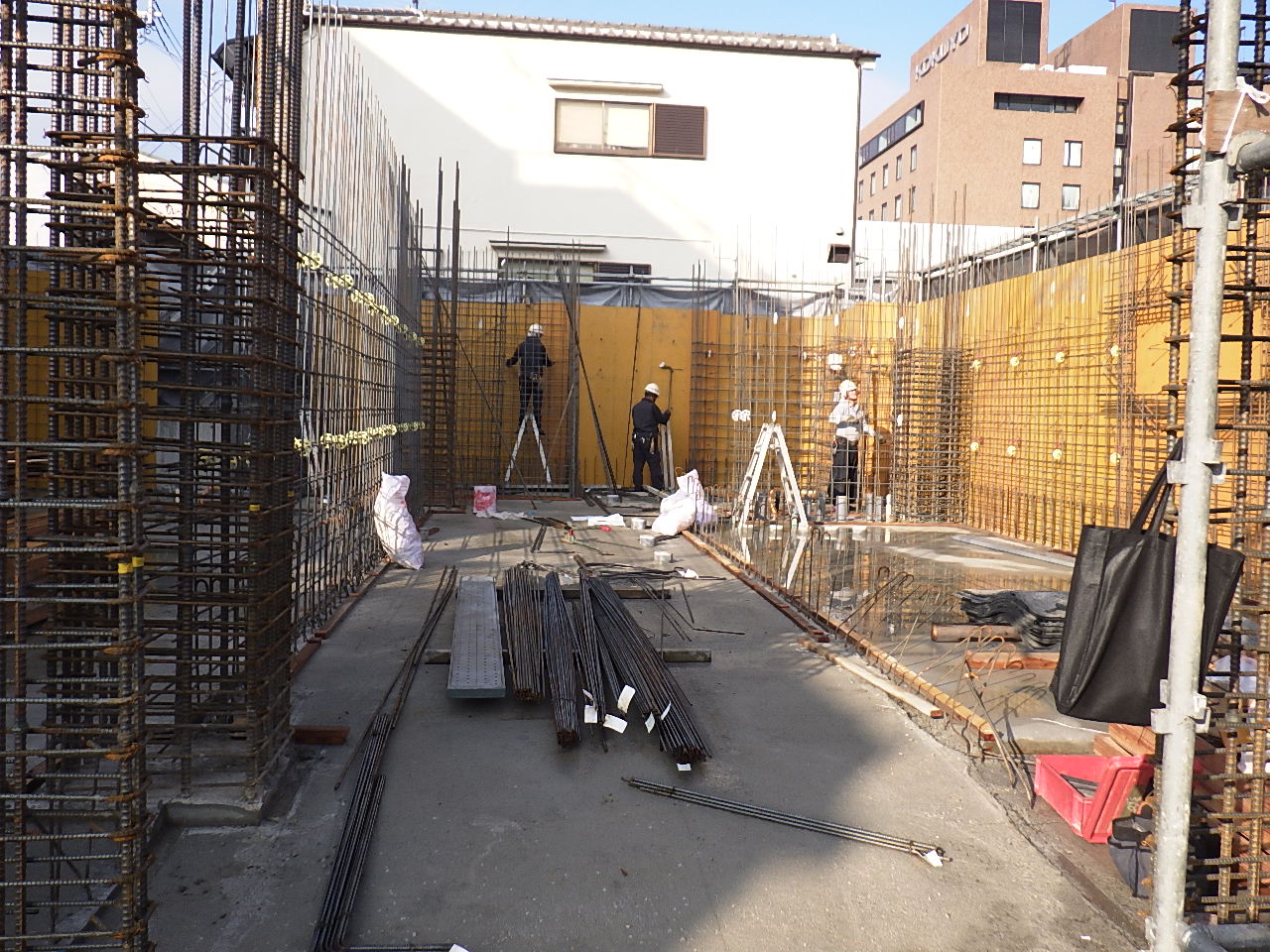

コンクリートを流し込む型枠を外周に建て込んであるのがわかります。上記に書いた通り、コンクリートを補強する鉄筋を壁と柱となる箇所に建て込みます。

�A

鉄筋はコンクリートに包まれて全く見えなくなってしまうので、使用した鉄筋径、ピッチ等を記録に残します。
�B

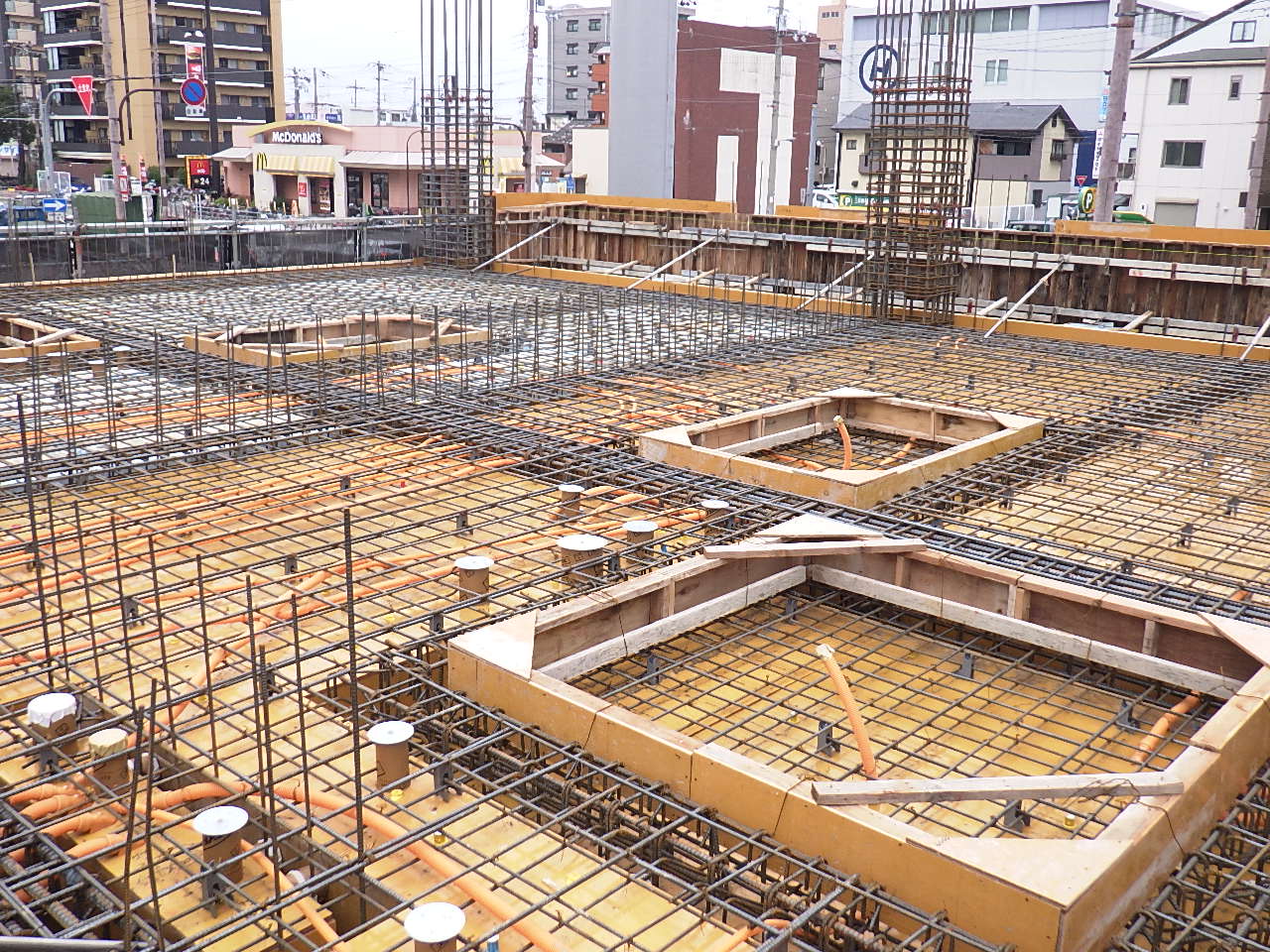

流し込む型枠が完成した後に、梁と床（スラブ）の配筋を行います。後は丁寧にコンクリートを流し込みます。向こう側の白く見えるのは、断熱材です。１階駐輪場からの冷気が２階居室に影響するのを防ぐ為に設けます。
